Elektronik Lojik Devreleri
LOJİK [#03]
-#03 Bitter Pascia'dan-
Alt-Devre Görünümü:
Solda 8 adet giriş pini, altta doğrulama pini, sağda ise çıkış pini.
Solda 8 adet giriş pini, altta doğrulama pini, sağda ise çıkış pini.
Özellik
Bitter, basit bir data bit toparlayıcısıdır. Kendisine gelen tekil girişleri tek bir 8 bit genişliğindeki çıkış verisine dönüştürür. Sıralama farkı gözetir.
Genel olarak tek bit veriye sahip A, B, C, D, E, F, G, H girişlerini 8 bit'lik bir giriş kanalı olan ABCDEFGH verisine dönüştürür.
Genel olarak tek bit veriye sahip A, B, C, D, E, F, G, H girişlerini 8 bit'lik bir giriş kanalı olan ABCDEFGH verisine dönüştürür.
Mekanizma

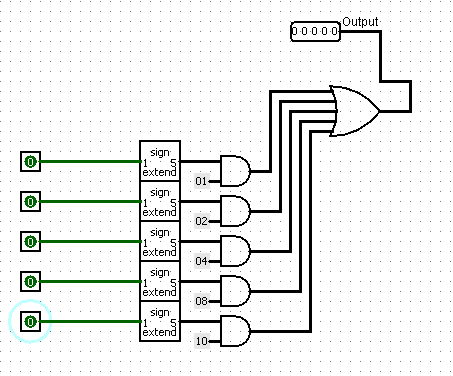

Çalışma mantığı olarak her bir girişi öncelikle 8 bit hal ile doldurur. 0 verisi 0000 0000 olarak, 1 verisi 1111 1111 verisine genişletir. Bu işlem sırasında giriş kanalı sayısı kadar (8 adet) Bit Extender "sing" modunda kullanılır. Ardından her veri, sırasına göre belirli sabit Constant'larla AND işlemine tutulur. Örneğin 1. sıradaki veri 0000 0001 ile, 4. sıradaki veri ise 0000 1000 verileri ile işleme tutulur. Bu sayede sıralama farkı gözetiriz ve hiçbir giriş verisinin birbiri ile çakışmamasını güvence altına alırız.
Bu işlemlerden sona 8 adet en fazla 1 basamağı aktif hale gelmiş 8 bit genişliğinde verimiz olacaktır. Bunları OR işlemine tutarak sadece aktif olan basamaklarını birleştiririz. Sonunda 8 giriş birleşip sıra farkı gözetilmiş tek bir 8 bit genişliğinde veri elde etmiş oluruz.
Pinler
Bu işlemlerden sona 8 adet en fazla 1 basamağı aktif hale gelmiş 8 bit genişliğinde verimiz olacaktır. Bunları OR işlemine tutarak sadece aktif olan basamaklarını birleştiririz. Sonunda 8 giriş birleşip sıra farkı gözetilmiş tek bir 8 bit genişliğinde veri elde etmiş oluruz.
Pinler
- 8 INPUT: Tek bitlik girişlerden oluşan pinlerdir. 1. sıradaki giriş verisi, çıkış verisinin sağdan 1. basamağına eşittir.
- OUTPUT: 8 bit değerindeki çıkış pinidir. 0000 0000(0) ile 1111 1111(255/FF) arasında bir değer alır.
- Verify: Tek bir input aktifleştiği anda aktif hale gelen bir çıkıştır. Kullanımı opsiyoneldir.
Tüm 256 veriyi konuya koymam konuyu oldukça uzun hale getireceği için sadece rastgele seçtiğim 8 ihtimali tablolaştırdım.
Umarım yeterli olur.
Tasarım ve Geliştirme: Pascia (Eren)
İndirme Linki: http://www.mediafire.com/file/pfzgt9dc6mrns5v/bitter.circ
Virüs Taraması: https://www.virustotal.com/#/file/1b5c695f13f25c6e2b03ffd910901ea504726bf059842b55f7328ce46b7e2160 (Tamamen Temiz)
İndirme Linki: http://www.mediafire.com/file/pfzgt9dc6mrns5v/bitter.circ
Virüs Taraması: https://www.virustotal.com/#/file/1b5c695f13f25c6e2b03ffd910901ea504726bf059842b55f7328ce46b7e2160 (Tamamen Temiz)
